性能特点：
|
|

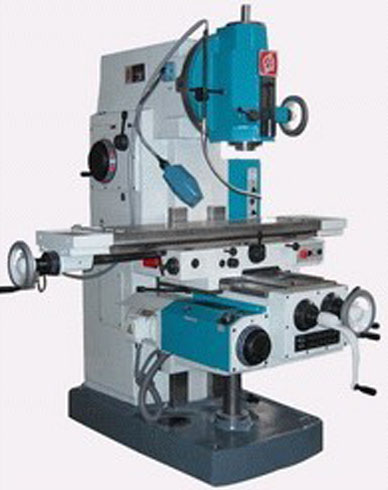

主要用于一般机械，具有操纵灵活.、轻便等特点。可用端铣刀.、片铣刀.、角度铣刀和各种专用铣刀，切黑色和有色金属的各种零件的平面.，阶梯面和沟槽以及钻. 镗加工。机床的立铣头可回转±45° 主轴套筒能移动80mm，有较大的使用范围和适应性，并设有纵向. 横向和垂向走刀的自动停止档块。型号后带“－1”配置滚珠丝杠。该机床还配有数显系统XX5025系列。数显分辨率 0.01mm 重复定位精度 ±0.01mm |
技术参数：
|
参数名称 |
单位 |
X5025 |
X5025 /1 |
X5030 |
X5030/1 |
XQ5032 |
XQ5032/1 |
|
工作台面积(宽X长) |
mm |
250X1100 |
300X1100 |
320X1100 |
|
T型槽 (槽数/槽宽/间距) |
mm |
3/14/63 |
3/14/80 |
|
工作台纵向行程 |
mm |
700 |
|
工作台横向行程 |
mm |
280 |
260 |
270 |
250 |
260 |
240 |
|
工作台垂向行程 |
mm |
400 |
375 |
400 |
375 |
400 |
375 |
|
铣头最大回转角度 |
° |
±45° |
|
主轴转速级数 |
|
18级 |
|
主轴转速范围 |
rpm |
36-1800 |
|
主轴锥孔 |
|
ISO40; 7:24 |
|
